Kia Rio: Sicherungen ersetzen (Fahrzeuginnenraum). Sicherungen ersetzen (Motorraum). Beschreibung der Sicherungsund Relaiskästen

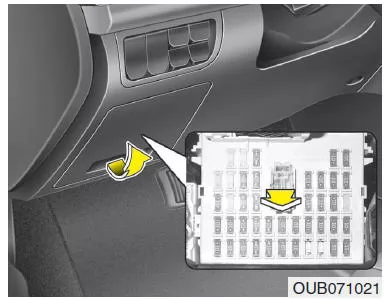

Sicherungen ersetzen (Fahrzeuginnenraum)

1. Schalten Sie die Zündung und alle elektrischen Schalter aus.

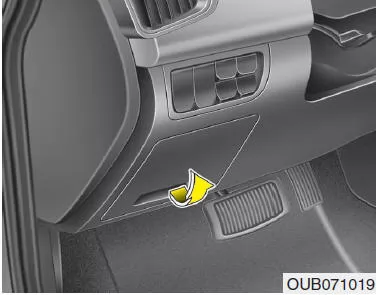

2. Öffnen Sie den Sicherungskastendeckel.

3. Ziehen Sie die vermutlich schadhafte Sicherung gerade aus ihrem Sockel.
Verwenden Sie die Sicherungsklammer, die sich am Sicherungskastendeckel befindet.
4.Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie durchgebrannt ist.
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten Sie darauf, dass sie stramm in ihrem Sockel sitzt.

Für den Fall, dass sie locker sitzt, empfehlen wir, sich an eine Kia Vertragswerkstatt zu wenden.

Wenn keine Ersatzsicherung mit derselben Amperezahl zur Verfügung steht, entnehmen Sie ersatzweise eine Sicherung aus einem anderen Stromkreis, der momentan nicht benötigt wird (z.B. Zigarettenanzünder).

Wenn keine Sicherungen durchgebrannt sind, obwohl die Scheinwerfer oder andere elektrische Bauteile ohne Funktion sind, prüfen Sie den Sicherungskasten im Motorraum. Ersetzen Sie eventuell durchgebrannte Sicherungen.

Memory-Sicherung Ihr Fahrzeug ist mit einer Memory- Sicherung ausgestattet, die verhindert, dass sich die Fahrzeugbatterie bei längeren Standzeiten entlädt. Gehen Sie wie folgt vor, wenn Sie das Fahrzeug für längere Zeit außer Betrieb nehmen.

1. Stellen Sie den Motor ab.
2. Schalten Sie Scheinwerfer und Standlicht aus.
3. Öffnen Sie den Sicherungskasten auf der Fahrerseite und ziehen Sie die Memory-Sicherung heraus.

ANMERKUNG

• Wenn die Memory-Sicherung abgezogen ist, bleiben das Akustiksignal, die Audioanlage, die Zeituhr, die Innenraumleuchten usw. ohne Funktion. Nach dem Wiedereinsetzen der Sicherung müssen einige Funktionen neu eingestellt werden (Reset). Siehe Abschnitt "Batterie" im diesem Kapitel.
• Auch wenn die Memory-Sicherung abgezogen wurde, kann die Batterie weiterhin über die Scheinwerfer und andere elektrische Verbraucher entladen werden.

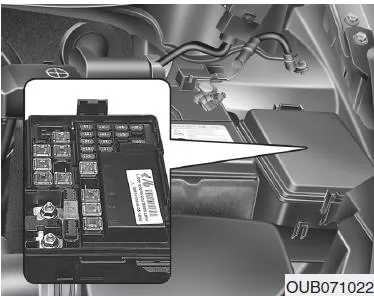

Sicherungen ersetzen (Motorraum)

1. Schalten Sie die Zündung und alle elektrischen Schalter aus.

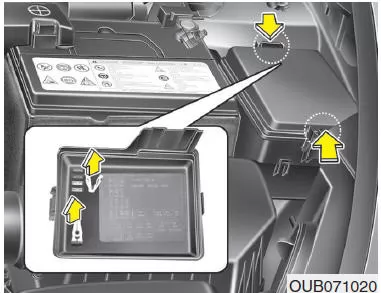

2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie auf die Schließzunge drücken und den Deckel abheben.

   Entnehmen Sie Stecksicherungen mit der dafür vorgesehenen Klammer aus dem Sicherungskasten im Motorraum.

   Ersetzen Sie Reservesicherungen nach der Entnahme durch Sicherungen mit gleicher Amperezahl.

3. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie durchgebrannt ist. Verwenden Sie zum Abziehen und Einsetzen von Sicherungen die Sicherungsklammer aus dem Sicherungskasten links am Armaturenbrett.
4. etzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten Sie darauf, dass sie stramm in ihrem Sockel sitzt.Wenn die Sicherung lose in ihrem Sockel sitzt, lassen Sie dies von einem autorisierten Kia- Händler überprüfen.

Für den Fall, dass sie locker sitzt, empfehlen wir, sich an eine Kia Vertragswerkstatt zu wenden.

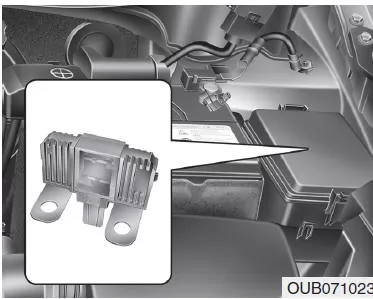

Mehrfachsicherung Ersetzen Sie eine durchgebrannte Mehrfachsicherung wie folgt:

Beschreibung der Sicherungsund Relaiskästen

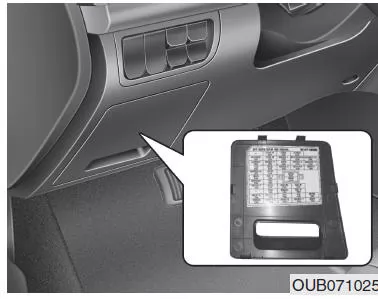

Auf der Unterseite der Sicherungs- /Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

ANMERKUNG Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

Sicherungskasten Armaturenbrett

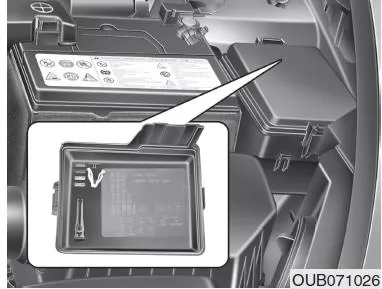

Motorraum

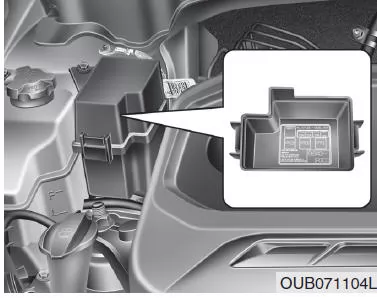

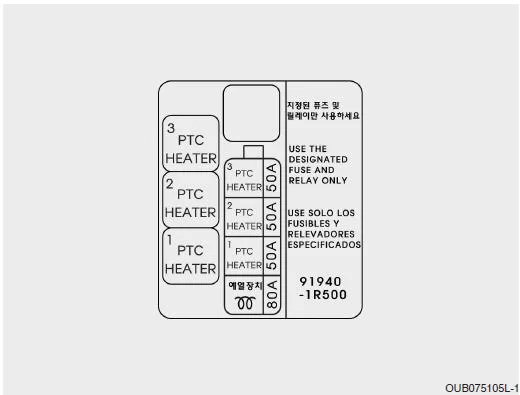

Motorraum (Für Diesel)

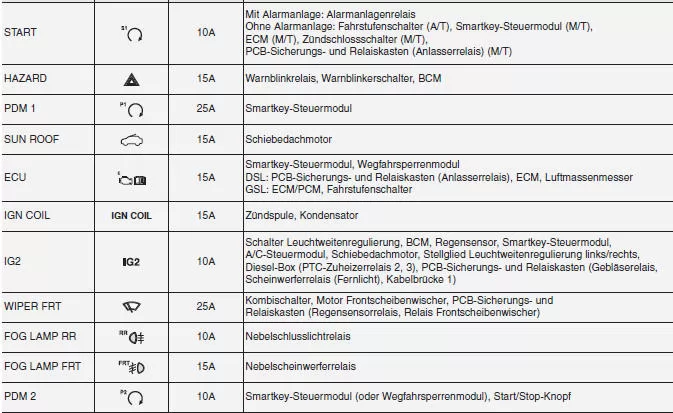

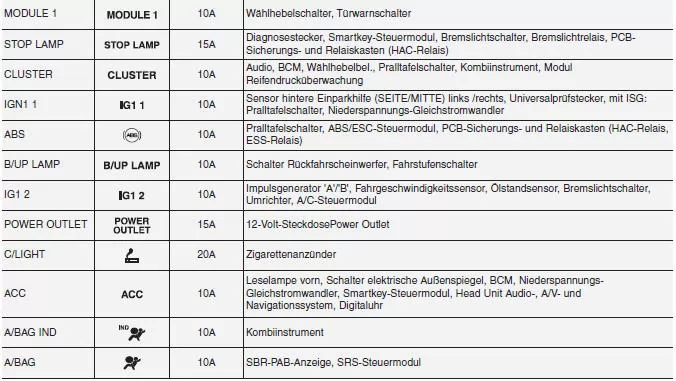

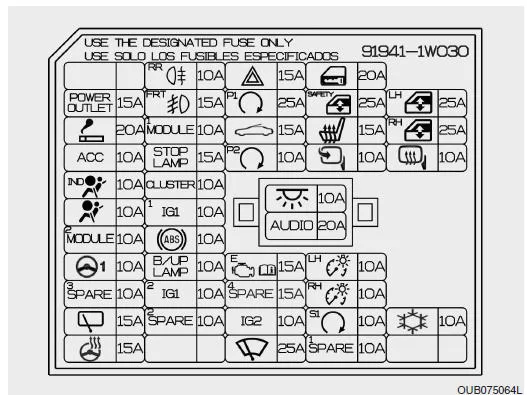

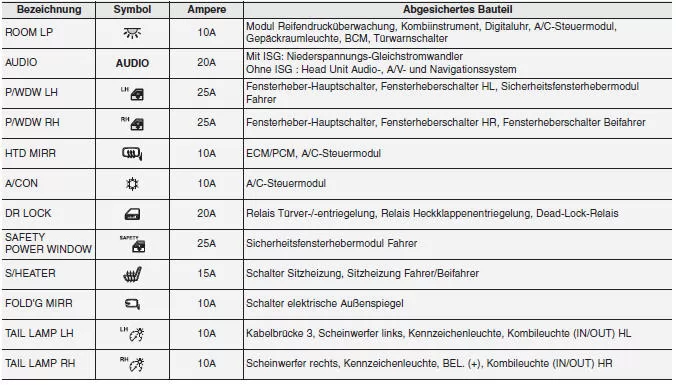

Armaturenbrett (Sicherungskasten Fahrerseite)

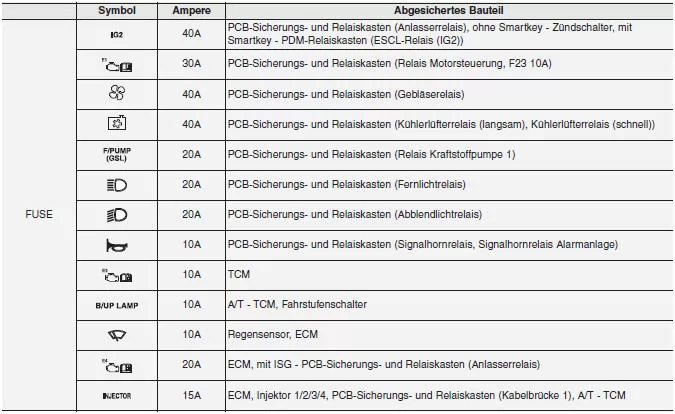

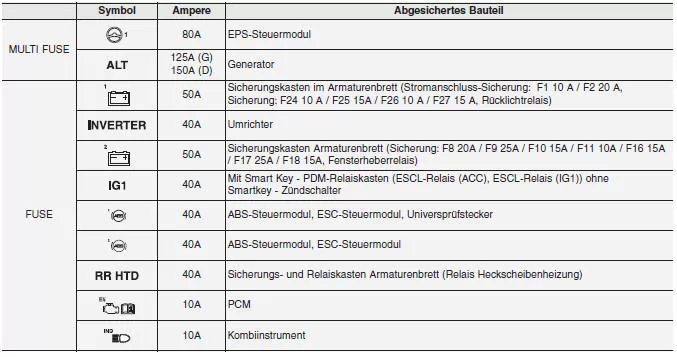

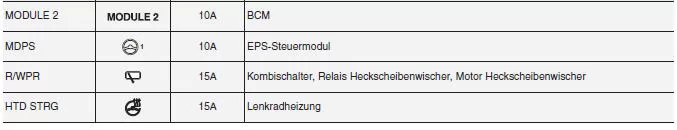

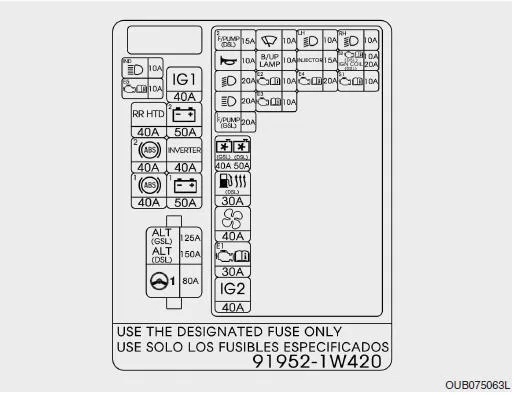

Hauptsicherungskasten Motorraum

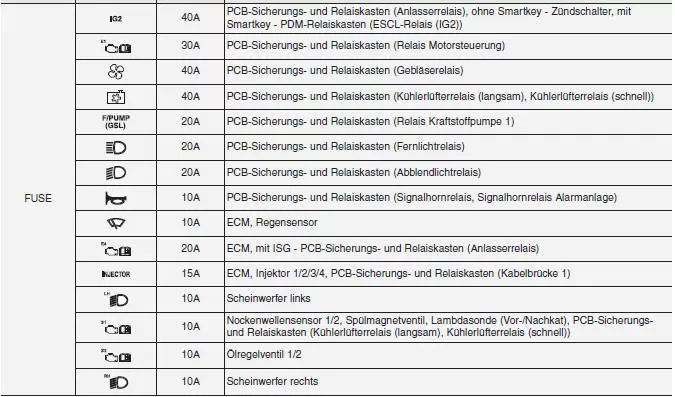

Hauptsicherungskasten Motorraum (1,4-Liter-Benziner)

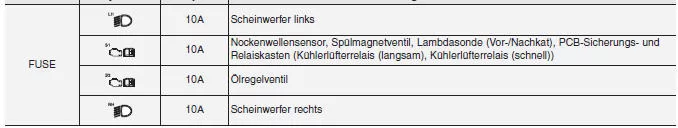

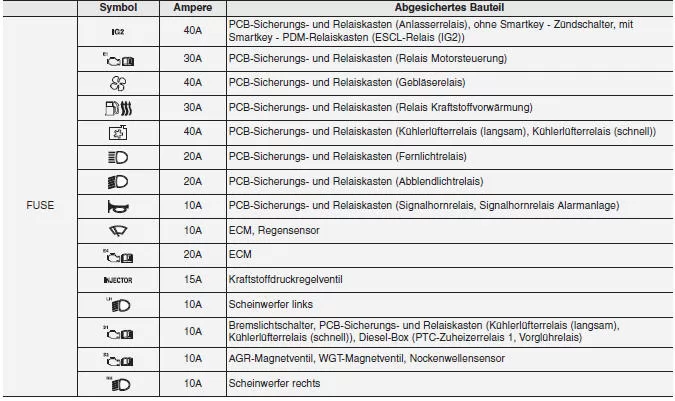

Sicherungskasten Motorraum (Dieselmotor)
