Opel Corsa F: Elektrische Anlage

Sicherungen

Ersatz entsprechend der Beschriftung auf der defekten Sicherung durchführen.

Die drei Sicherungskästen sind wie folgend angeordnet:

• Motorraum
• Instrumententafel

Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung ausschalten.

Eine defekte Sicherung ist am durchgebrannten Schmelzfaden erkennbar.

Achtung Sicherung nur dann ersetzen, wenn die Ursache für die Störung behoben wurde.

Einige Funktionen können durch mehrere Sicherungen abgesichert sein.

Sicherungen können auch ohne Vorhandensein einer Funktion eingesteckt sein.

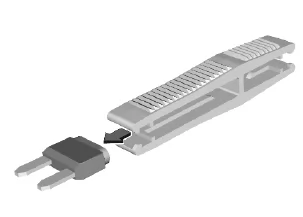

Sicherungszieher

Ein Sicherungszieher kann sich in der Abdeckung an der linken Seite der Instrumententafel befinden. Der Abzieher hat zwei Seiten. Jede Seite ist für jeweils einen bestimmten Sicherungstyp ausgelegt.

Die Sicherung mit dem Sicherungszieher greifen und herausziehen.

Sicherungskasten im Motorraum

Der Sicherungskasten befindet sich im vorderen linken Bereich des Motorraums.

Die Abdeckung lösen und abnehmen.

Nach dem Austausch durchgebrannter Sicherungen den Sicherungskasten schließen und einrasten lassen.

Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funktionsstörungen kommen.

Nicht elektrische Fahrzeuge

Nr. Stromkreis

1 - Klimatisierungssystem
2 - Bremssystem
3 - Sicherungskasten (rechte Seite der Instrumententafel)
4 - Bremssystem
5 - Kontrolleinheit Karosserie
6 - Kühlgebläse
7 - Kontrolleinheit Karosserie
8 - Steuergerät Motor / Kraftstoffpumpe
9 - NOX-Sensor / Diesel-Wasser- Sensor
10 - Motorsteuergerät
11 - Motorsteuergerät
12 - Diagnosestecker
13 - Kontrolleinheit Karosserie
14 - Batteriesensor
15 - Steuergerät Anhänger
16 - Scheinwerfer rechts
17 - Steuergerät Motor / NOX-Sensor
18 - Fernlicht rechts
19 - Fernlicht links
20 - Steuergerät Motor / Kraftstoffpumpe / Diesel-Vorwärmer
21 - Anlasser
22 - Automatikgetriebe
25 - Sicherungskasten (Anhänger)
27 - Kontrolleinheit Karosserie
28 - System der selektiven katalytischen Reduktion
29 - Scheibenwischer
31 - Klimatisierungssystem
32 - Lenkrad

Elektrofahrzeug

Nr. Stromkreis

1 - Klimatisierungssystem
2 - Bremssystem
3 - Sicherungskasten (rechte Seite der Instrumententafel)
4 - Bremssystem
6 - Kühlgebläse
7 - Kontrolleinheit Karosserie
8 - Ventil Klimatisierung
9 - Steuergerät Elektrofahrzeug
10 - Steuergerät Elektrofahrzeug (Klimakompressor)
11 - Steuergerät Elektrofahrzeug
12 - Diagnosestecker
13 - Kontrolleinheit Karosserie / Klimatisierungssystem
15 - E-Service-Stecker
16 - Scheinwerfer rechts
18 - Fernlicht rechts
19 - Fernlicht links
20 - Steuergerät Elektrofahrzeug
22 - Motorraumrelais
23 - AC/DC-Wandler / DC/DCWandler
25 - Schnittstelle Hochvoltbatterie
26 - Motorelektronik (Elektromotor und Wechselrichter)
27 - Kontrolleinheit Karosserie
29 - Scheibenwischer
30 - Kontrolleinheit Karosserie
31 - Kontrolleinheit Karosserie
32 - Lenkrad

Sicherungskasten in der Instrumententafel

Sicherungskasten an der linken Seite der Instrumententafel

Bei Linkslenkern befindet sich der Sicherungskasten hinter einer Abdeckung in der Instrumententafel. Abdeckung an der Unterseite lösen und abnehmen.

Nicht elektrische Fahrzeuge

Nr. Stromkreis

1 - Radar/Innenspiegel
3 - Induktives Laden
4 - Hupe
5 - Scheibenwaschanlage
6 - Scheibenwaschanlage
7 - USB
8 - Heckscheibenwischer
10 - Zentralverriegelung
11 - Zentralverriegelung
12 - Diagnosesteckermodul
13 - Klimatisierungssystem
14 - Alarm / Opel Connect
17 - Instrument
21 - An-/Aus-Schalter / Diebstahlsicherung
22 - Regensensor/Lichtsensor/ Kamera
23 - Sicherheitsgurt anlegen
24 - Infotainment/Einparkhilfe/Rückfahrkamera
25 - Airbag
27 - Diebstahlwarnanlage
29 - Infotainment
31 - 12-V-Zubehörsteckdose
32 - Lenkradheizung
33 - Klimatisierungssystem/Automatikgetriebe
34 - Einparkhilfe/Einstellung Außenspiegel

Elektrofahrzeug

Nr. Stromkreis

1 - Radar/Innenspiegel
3 - Induktives Laden
4 - Hupe
5 - Scheibenwaschanlage
6 - Scheibenwaschanlage
7 - USB
8 - Heckscheibenwischer
10 - Zentralverriegelung
11 - Zentralverriegelung
12 - Diagnosesteckermodul
13 - Steuergerät Klimatisierung / Radioblende
14 - Alarm / Opel Connect
15 - Elektronisches Schaltmodul / Steuergerät Scheinwerfer
16 - Trennvorrichtung Niederspannungsnetzwerk
17 - Instrument
18 - Reserviert für nachgerüstete Ausstattung
19 - Steuergerät Lenksäule / Fernbedienung am Lenkrad
21 - An/Aus-Schalter
22 - Regensensor/Lichtsensor/ Kamera
23 - Sicherheitsgurt anlegen
24 - Infotainment/Einparkhilfe/Rückfahrkamera
25 - Airbag
27 - Diebstahlwarnanlage
29 - Infotainment
31 - 12-V-Zubehörsteckdose
32 - Lenkradheizung
33 - Scheinwerfer vorn rechts
34 - Einparkhilfe/Einstellung Außenspiegel

Sicherungskasten an der rechten Seite der Instrumententafel

Bei Linkslenkern befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Handschuhfach öffnen und Abdeckung entfernen. Halterung entfernen.

Nr. Stromkreis

1 - Heckscheibenheizung
2 - Heizbare Außenspiegel
3 - Elektrische Fensterbetätigung vorn
4 - Einstellung Außenspiegel/ Klappbare Spiegel
5 - Elektrische Fensterbetätigung hinten
8 - Sicherungskasten (rechte Seite der Instrumententafel)
10 - Vordersitzheizung
11 - Sitzmassagefunktion
