Wenn die 12-Volt-Batterie des Fahrzeugs entladen ist, kann das Hybridsystem auf folgende Weise gestartet werden.
Sie können sich auch an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb wenden.
Wenn Sie einen Starthilfekabelsatz und ein zweites Fahrzeug mit 12-V-Batterie zur Verfügung haben, können Sie Ihrem Fahrzeug folgendermaßen Starthilfe geben.

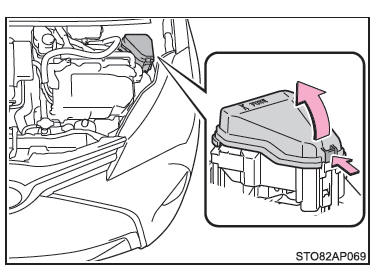

1. Öffnen Sie die Motorhaube und entfernen Sie die Abdeckung des Sicherungskastens.
Drücken Sie die Fixiernase ein und heben Sie den Deckel ab.

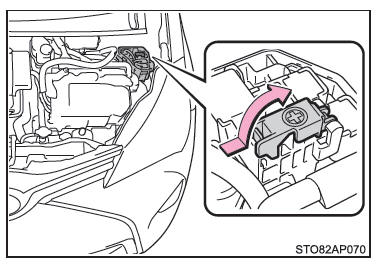

2. Öffnen Sie die Abdeckung der Starthilfeklemme.
Drücken Sie die Fixiernase ein und nehmen Sie die Abdeckung ab.

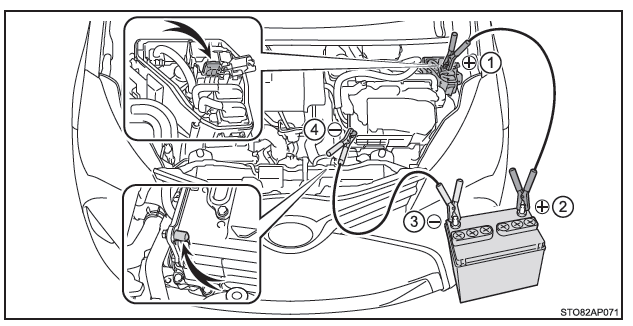

3. Schließen Sie die Überbrückungskabel wie folgt an:
4. Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordrehzahl ein wenig und halten Sie diese Drehzahl ca. 5 Minuten, um die 12- Volt-Batterie Ihres Fahrzeugs zu laden.
5. Öffnen und schließen Sie die Türen Ihres Fahrzeugs, während der Startschalter in der Stellung "LOCK" (Fahrzeuge ohne intelligentes Einstiegsund Startsystem) oder OFF (Fahrzeuge mit intelligentem Einstiegs- und Startsystem) steht.
6. Halten Sie die Motordrehzahl des zweiten Fahrzeugs und starten Sie das Hybridsystem Ihres Fahrzeugs, indem Sie den Startschalter in die Stellung "ON" (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder in den Modus ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem) drehen.
7. Stellen Sie sicher, dass die Kontrollleuchte "READY" aufleuchtet. Wenn die Anzeige nicht aufleuchtet, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
8. Sobald das Hybridsystem gestartet ist, entfernen Sie die Starthilfekabel in genau umgekehrter Reihenfolge zu der, in der sie angebracht wurden.
9. Schließen Sie die Abdeckung der Starthilfeklemme und bringen Sie die Abdeckung des Sicherungskastens wieder an der ursprünglichen Position an.
Haken Sie die Abdeckung des Sicherungskastens beim Einbau zuerst an den beiden hinteren Fixiernasen ein.
Sobald das Hybridsystem gestartet werden kann, lassen Sie das Fahrzeug so schnell wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Hybridsystem mit entladener 12-Volt Batterie starten
Das Hybridsystem kann nicht durch Anstoßen bzw. Anschleppen des Fahrzeugs gestartet werden.
■ Vermeiden des Entladens der 12-Volt-Batterie
■ Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elektrizität entlädt sich nach und nach, auch wenn das Fahrzeug nicht betrieben wird. Grund dafür ist die natürliche Entladung und die Tatsache, dass bestimmte elektrische Vorrichtungen auch bei abgestelltem Fahrzeug Strom ziehen. Wenn das Fahrzeug über einen längeren Zeitraum nicht bewegt wird, kann sich die 12-Volt-Batterie entladen. Das hat zur Folge, dass das Hybridsystem unter Umständen nicht gestartet werden kann. (Die 12-Volt-Batterie lädt sich automatisch auf, wenn das Hybridsystem in Betrieb ist.)
■ Vorsichtsmaßnahmen bei entladener 12-Volt-Batterie
Dies ist keine Funktionsstörung.
Schalten Sie vor dem Abklemmen der 12-Volt-Batterie den Startschalter aus. Wenn der Startschalter vor dem Entladen der 12-Volt-Batterie auf ACCESSORY oder ON stand, werden das Audiosystem und/oder die Klimaanlage beim Anklemmen der 12- Volt-Batterie unter Umständen eingeschaltet.
WARNUNG
■ Vermeiden von Batteriebränden oder Explosionen (12-Volt-Batterie)
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzünden der möglicherweise von der 12-Volt-Batterie freigesetzten Gase zu verhindern:
- Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen Batteriepol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol berührt.
- Das am Pluspol "+" angeschlossene Ende des Starthilfekabels darf nicht mit anderen Teilen oder Metallflächen, wie z.B. Halterungen oder unlackierte Metallflächen, in Berührung kommen.
- Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf keinen Fall berühren.
- Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von der 12-Volt-Batterie fern.
■ Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen. Wenn sich der Zustand der 12-Volt-Batterie bedingt durch die natürliche Alterung verschlechtert und die 12-Volt-Batterie weiter verwendet wird, kann ein übel riechendes, gesundheitsschädliches Gas austreten.
WARNUNG
■ Wenn die 12-Volt-Batterie ausgetauscht wird
■ Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure. Darüber hinaus enthält sie Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vorsichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
- Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten Sie darauf, dass keine Batteriesäure an Ihre Haut, Ihre Kleidung oder an die Karosserie gelangt.
- Lehnen Sie sich nicht über die 12-Volt-Batterie.
- Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den betroffenen Bereich gründlich mit Wasser und suchen Sie umgehend ärztliche Hilfe auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis Sie ärztliche Hilfe erhalten.
- Waschen Sie sich nach dem Berühren des Batterieträgers, der Batteriepole, oder anderer Teile der Batterie immer die Hände.
- Halten Sie Kinder von der 12-Volt-Batterie fern.
HINWEIS
■ Bei Verwendung von Starthilfekabeln
Stellen Sie beim Anschließen der Überbrückungskabel sicher, dass diese nicht in den Kühlerlüfter gelangen.
■ Starthilfeklemme
Die Starthilfeklemme wird beim Laden der 12-V-Batterie über ein anderes Fahrzeug in einer Notfallsituation verwendet. Sie kann nicht verwendet werden, um einem anderen Fahrzeug Starthilfe zu geben.
