Kia Rio: Scheinwerfer und Nebelscheinwerfer vorn einstellen. Glühlampe der seitlichen Blinkleuchten ersetzen (ausstattungsabhängig)

Eine präzise Einstellung der Scheinwerfer und Nebelscheinwerfer ist für den Kia Rio (2011-2017) unverzichtbar, um Blendung zu vermeiden und die Fahrbahn optimal auszuleuchten. Der Kia Rio III Gen UB bietet Einstellmöglichkeiten für Höhe und seitliche Ausrichtung, sodass sich das Lichtbild exakt anpassen lässt. Dies ist besonders wichtig nach dem Austausch von Leuchtmitteln oder bei Veränderungen an der Fahrzeugfront. Auch die seitlichen Blinker verdienen Aufmerksamkeit: Funktionierende und gut sichtbare Blinker erhöhen die Sicherheit im Straßenverkehr erheblich. Wer beim Kia Rio auf korrekte Einstellung und intakte Beleuchtung achtet, sorgt für maximale Sicht und Sicherheit – sowohl für sich selbst als auch für andere Verkehrsteilnehmer.

Scheinwerfer und Nebelscheinwerfer vorn einstellen

Scheinwerfer einstellen

1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.
3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

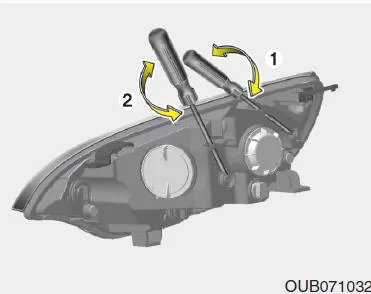

5. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn. Um das Abblendlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (2) im bzw. gegen den Uhrzeigersinn.

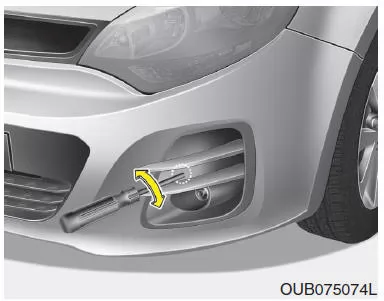

Nebelscheinwerfer vorn einstellen Die Nebelscheinwerfer werden auf dieselbe Weise eingestellt wie die Scheinwerfer. Stellen Sie die Nebelscheinwerfer ein und achten Sie dabei auf den ordnungsgemäßen Zustand der Batterie und der Nebelscheinwerfer. Um den Nebelscheinwerfer nach oben oder unten zu verstellen, drehen Sie den Schraubendreher im bzw. gegen den Uhrzeigersinn.

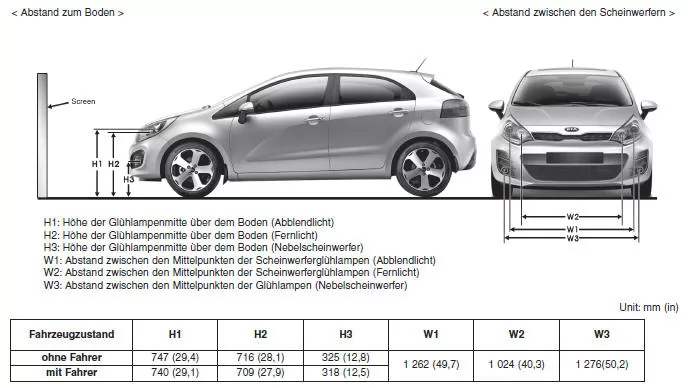

Ausrichtungspunkt

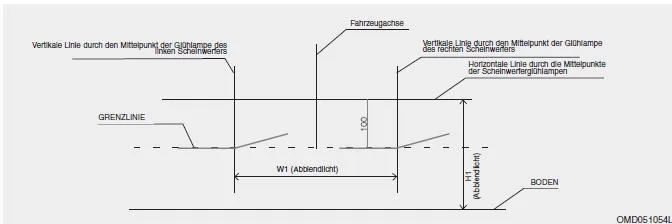

Abblendlicht (Fahrerseite)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

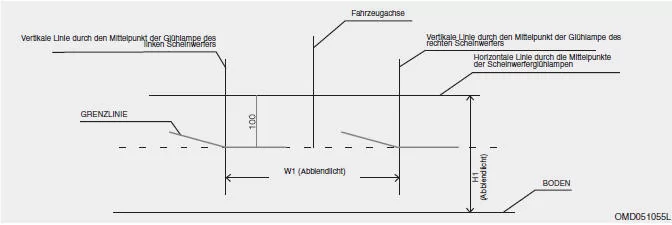

Abblendlicht (Beifahrerseite)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

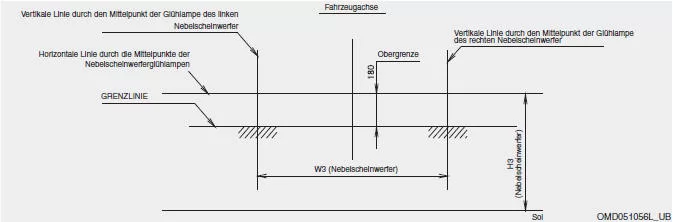

Nebelscheinwerfer

1. Schalten Sie die Nebelscheinwerfer ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).

Glühlampe der seitlichen Blinkleuchten ersetzen (ausstattungsabhängig)

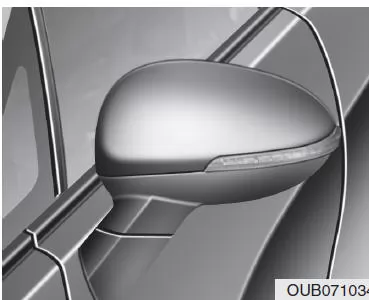

Ausführung A Für den Fall, dass die Glühlampe nicht funktioniert, empfehlen wir, das System in einer Kia Vertragswerkstatt überprüfen zu lassen.

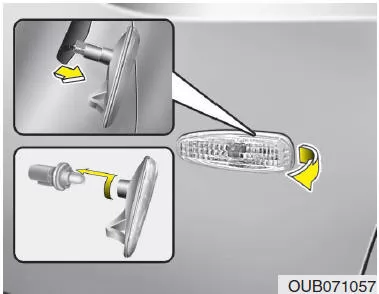

Ausführung B

1. Bauen Sie die Leuchte aus, indem Sie die Leuchte erst vorn anheben und danach herausziehen.
2. Ziehen Sie den Kabelstecker ab.
3. Bauen Sie die Lichtscheibe von der Fassung, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis die Rastnasen der Fassung zu den Aussparungen in der Lichtscheibe ausgerichtet sind.
4. Ziehen Sie die Glühlampe gerade aus dem Gehäuse.
5. Setzen Sie eine neue Glühlampe in die Fassung ein.
6. Bauen Sie Fassung und Gehäuse wieder zusammen.
7. Klemmen Sie den Kabelstecker an.
8. Bauen Sie die Leuchte wieder an die Fahrzeugkarosserie an.

Die korrekte Einstellung von Scheinwerfern und Nebelscheinwerfern ist entscheidend, um eine optimale Ausleuchtung der Fahrbahn zu gewährleisten und den Gegenverkehr nicht zu blenden. Beim Kia Rio III Gen UB sollte die Justierung regelmäßig überprüft werden, insbesondere nach Lampenwechsel oder Karosseriearbeiten. Eine präzise Ausrichtung sorgt für maximale Sichtweite und Sicherheit bei Nachtfahrten.

Auch die seitlichen Blinkleuchten spielen eine wichtige Rolle für die Sichtbarkeit im Straßenverkehr. Ein rechtzeitiger Austausch defekter Leuchtmittel stellt sicher, dass andere Verkehrsteilnehmer Ihre Fahrmanöver frühzeitig erkennen können.

Wer diese Maßnahmen beachtet, trägt aktiv zur Verkehrssicherheit bei und erhält die volle Funktionalität der Lichtanlage seines Kia Rio (2011-2017).
