Toyota Yaris > Glühlampen

Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit von der jeweiligen Glühlampe kann der Austauschvorgang unterschiedlich schwierig sein. Da die Gefahr einer Beschädigung der Komponenten besteht, empfehlen wir, den Austausch von einem Toyota- Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchführen zu lassen.

Weitere Informationen zum Austauschen anderer Glühlampen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

Vorbereitungen zum Auswechseln von Glühlampen

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe.

Lage der Glühlampen

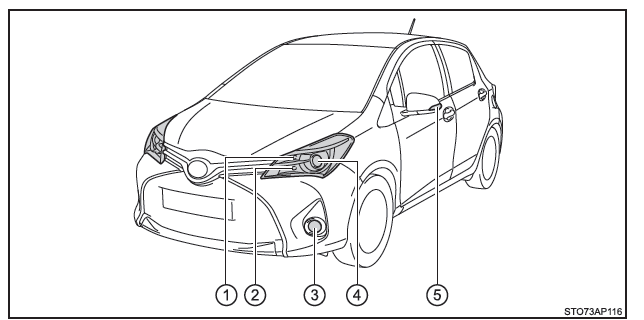

■ Vorn

1. Standlichter vorne/Tagesfahrlichter (Ausführung mit Glühlampe)
2. Vordere Fahrtrichtungsanzeiger
3. Nebelscheinwerfer (je nach Ausstattung)
4. Halogen-Scheinwerfer
5. Seitliche Fahrtrichtungsanzeiger

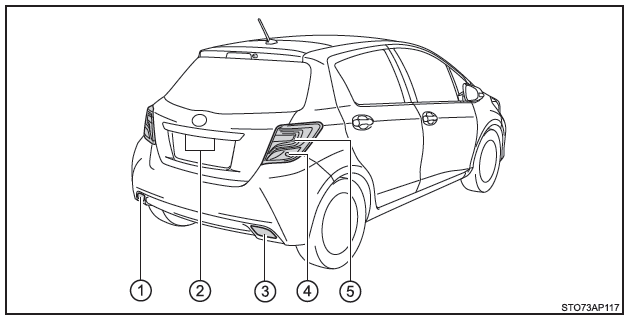

■ Hinten

1. Nebelschlussleuchte*1/ Rückfahrscheinwerfer*2
2. Kennzeichenleuchten
3. Rückfahrscheinwerfer*1/ Nebelschlussleuchte*2
4. Hintere Fahrtrichtungsanzeiger
5. Brems-/Schlussleuchten (Ausführung mit Glühlampe)

*1: Fahrzeuge mit Linkslenkung
*2: Fahrzeuge mit Rechtslenkung

Glühlampen auswechseln

■ Scheinwerfer

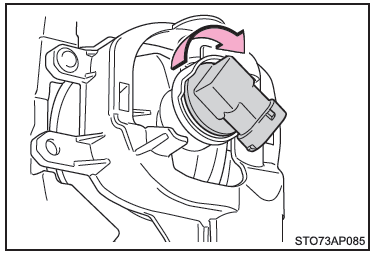

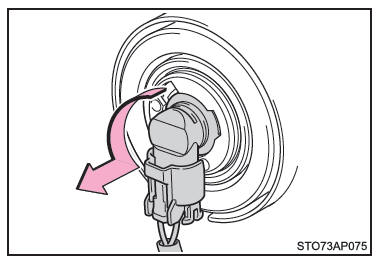

1. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

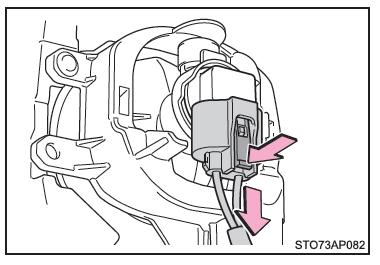

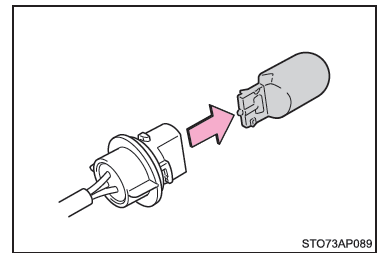

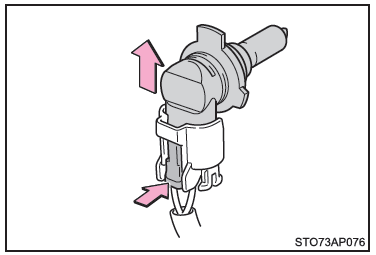

2. Drücken Sie auf die Entriegelung des Steckers und ziehen Sie die Glühlampe heraus.

3. Ersetzen Sie die Glühlampe und bauen Sie den Lampensockel ein.

Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die Glühlampe ein.

4. Drehen und arretieren Sie den Lampensockel.

Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen.

Schalten Sie die Scheinwerfer einmal an und vergewissern Sie sich, dass kein Licht aus der Fassung dringt.

■ Nebelscheinwerfer (je nach Ausstattung)

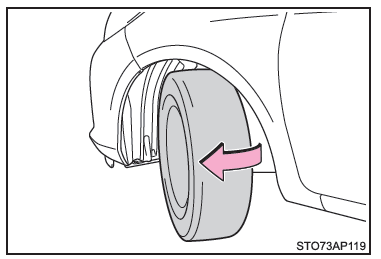

1. Drehen Sie das Lenkrad in die entgegengesetzte Richtung der Leuchte, die ersetzt werden soll.

Drehen Sie das Lenkrad so weit, dass Sie bequem mit Ihrer Hand zwischen Reifen und Kotflügelverkleidung greifen können.

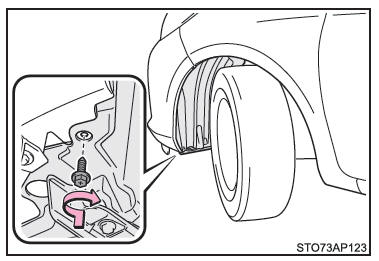

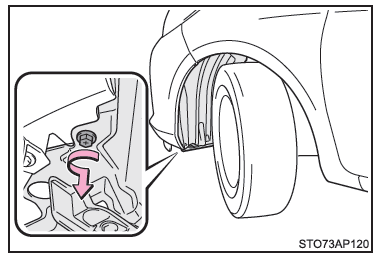

2. Entfernen Sie die Schraube.

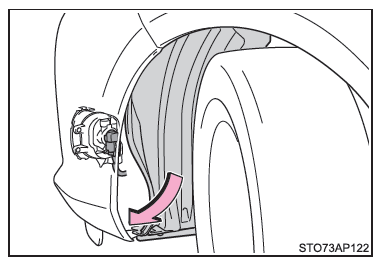

3. Entfernen Sie die Kotflügelverkleidung teilweise, bis die Glühlampe zu sehen ist.

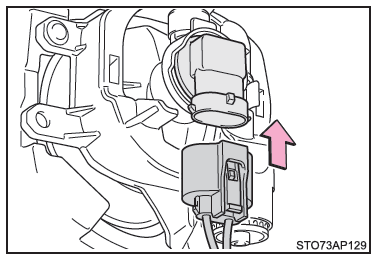

4. Drücken Sie auf die Entriegelung und entfernen Sie den Stecker.

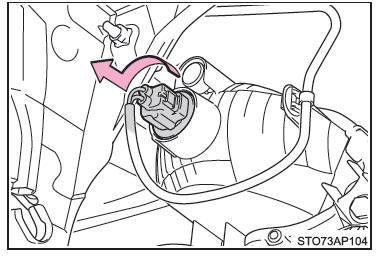

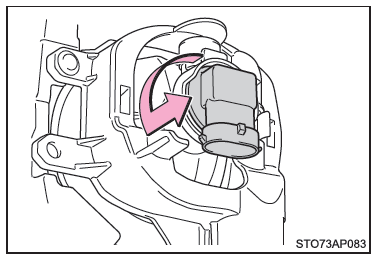

5. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

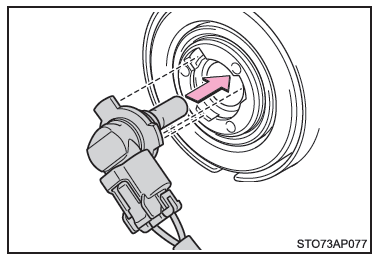

6. Setzen Sie die neue Glühlampe ein.

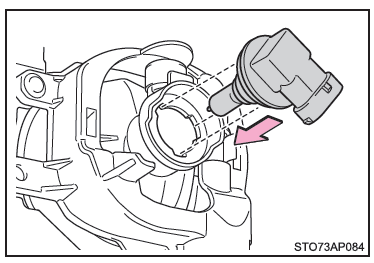

Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die Glühlampe ein.

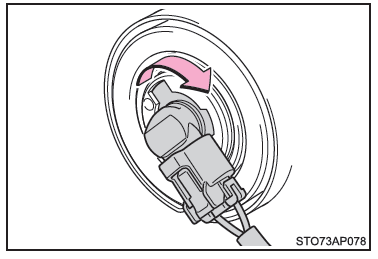

7. Drehen und arretieren Sie die Glühlampe.

8. Bringen Sie den Stecker an.

Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen.

Schalten Sie die Nebelscheinwerfer einmal an und vergewissern Sie sich, dass kein Licht aus der Fassung dringt.

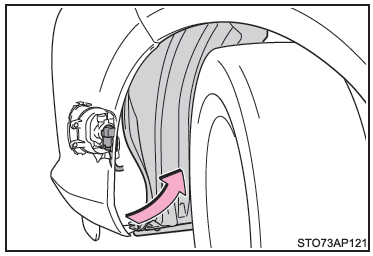

9. Bringen Sie die Kotflügelverkleidung wieder an.

Führen Sie das Ende der Kotflügelverkleidung in die Innenseite der vorderen Stoßstange ein.

10. Bringen Sie die Schraube an.

■ Standlichter vorne/Tagesfahrlichter (Ausführung mit Glühlampe)

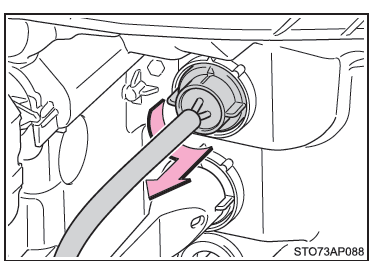

1. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

2. Entnehmen Sie die Glühlampe.

3. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

■ Vordere Fahrtrichtungsanzeiger

1. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

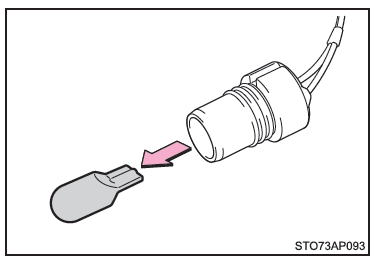

2. Entnehmen Sie die Glühlampe.

3. Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Reihenfolge durch.

■ Seitliche Fahrtrichtungsanzeiger

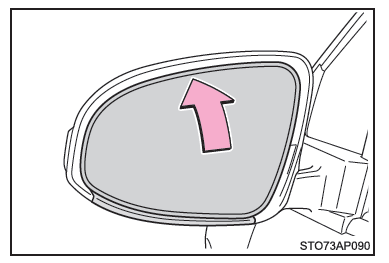

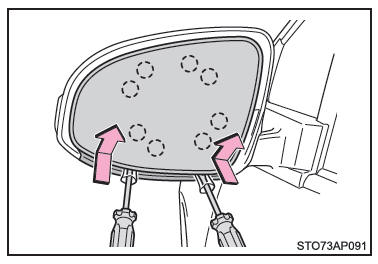

1. Drücken Sie auf den Spiegel.

2. Entfernen Sie den Spiegel.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

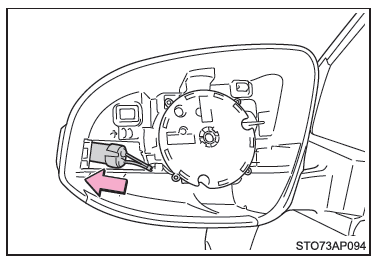

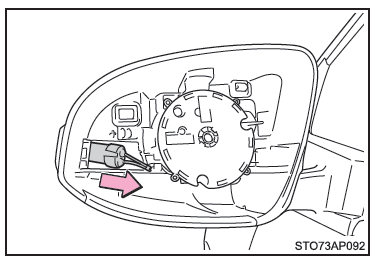

3. Entfernen Sie den Lampensockel.

4. Entnehmen Sie die Glühlampe.

5. Befestigen Sie nach dem Einbau der neuen Glühlampe den Lampensockel am Spiegelgehäuse.

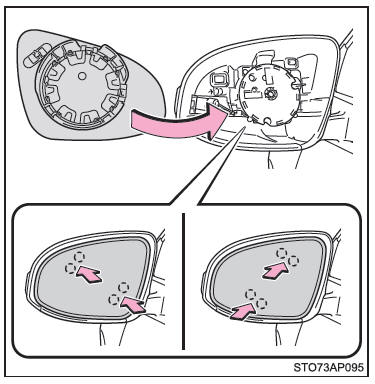

6. Richten Sie die Zungen aus und arretieren Sie den Spiegel, indem Sie nacheinander jeweils die gegenüberliegenden Zungen eindrücken.

Stellen Sie sicher, dass die Zungen wie in der Abbildung gezeigt eingesetzt werden, und drücken Sie sie hinein, bis sie hörbar mit einem Klick einrasten.

Wenn Sie keinen Klick hören, drücken Sie die Zungen nicht gewaltsam hinein. Entfernen Sie stattdessen den Spiegel und prüfen Sie, ob die Zungen ordnungsgemäß ausgerichtet sind.

■ Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere Fahrtrichtungsanzeiger

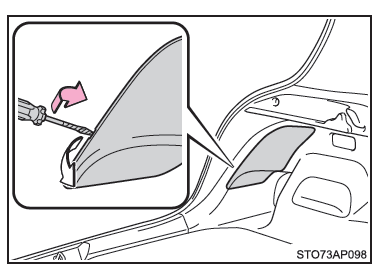

1. Öffnen Sie die Heckklappe, und entfernen Sie die Abdeckung.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

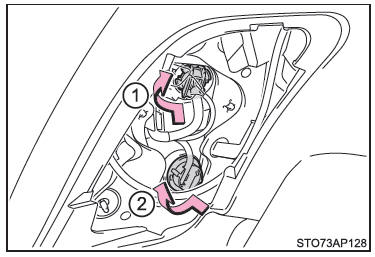

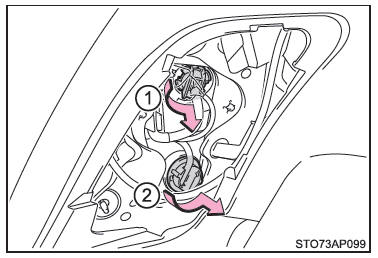

2. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

1. Brems-/Schlussleuchte
2. Hinterer Fahrtrichtungsanzeiger

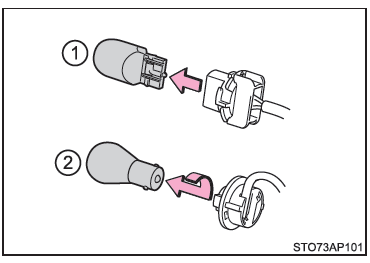

3. Entnehmen Sie die Glühlampe.

1. Brems-/Schlussleuchte
2. Hinterer Fahrtrichtungsanzeiger

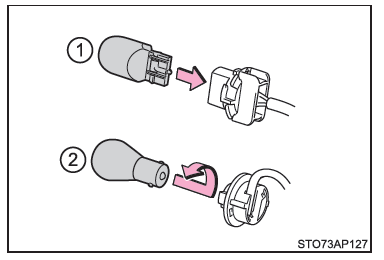

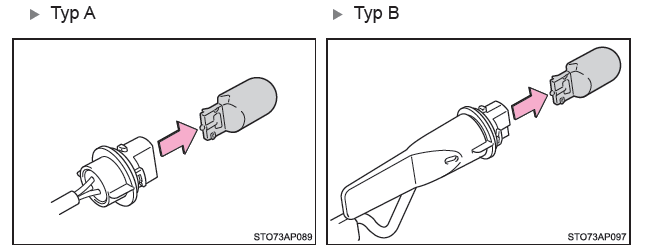

4. Setzen Sie die Glühlampe ein.

1. Brems-/Schlussleuchte
2. Hinterer Fahrtrichtungsanzeiger

5. Drehen und arretieren Sie den Lampensockel.

1. Brems-/Schlussleuchte
2. Hinterer Fahrtrichtungsanzeiger

6. Montieren Sie die Abdeckung.

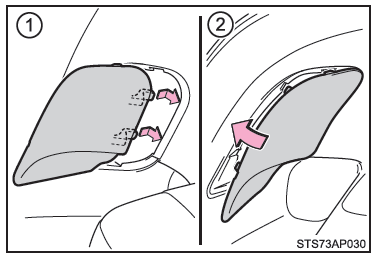

1. Richten Sie die Klemmen an der Abdeckung an den Aussparungen aus.
2. Drücken Sie auf die Abdeckung, bis sie einrastet.

■ Kennzeichenleuchte

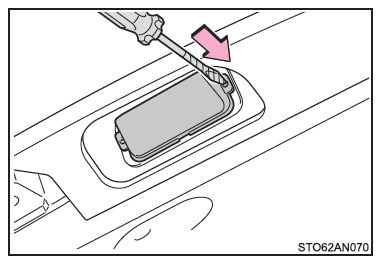

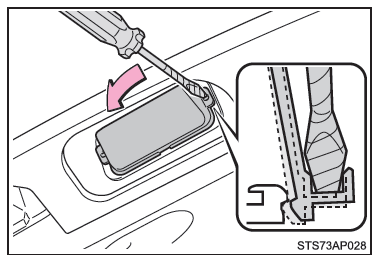

1. Entfernen Sie die Abdeckung.

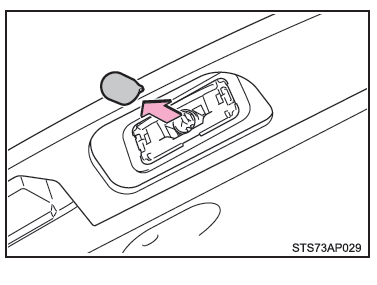

Führen Sie einen Schraubendreher mit der richtigen Größe in die Öffnung in der Abdeckung ein, und entfernen Sie die Abdeckung, wie in der Abbildung gezeigt.

Um eine Beschädigung des Fahrzeugs zu vermeiden, umwickeln Sie den Schraubendreher mit Klebeband.

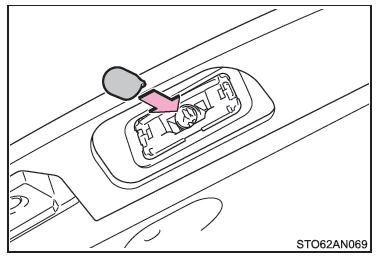

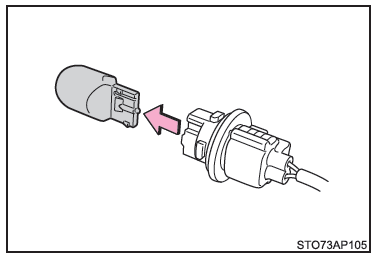

2. Entnehmen Sie die Glühlampe.

3. Setzen Sie die Glühlampe ein.

4. Montieren Sie die Abdeckung.

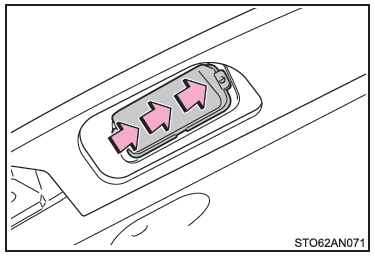

Führen Sie einen Schraubendreher mit einer passenden Größe in eins der Löcher ein und drücken Sie den Schraubendreher hinein, bis ein Klickgeräusch zu hören ist. Wiederholen Sie den Vorgang für das andere Loch.

5. Stellen Sie den ordnungsgemäßen Sitz der Abdeckung sicher, indem Sie gegen die gesamte Abdeckung drücken.

■ Rückfahrscheinwerfer/Nebelschlussleuchte

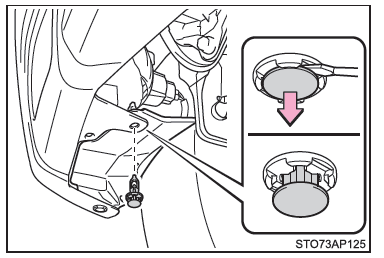

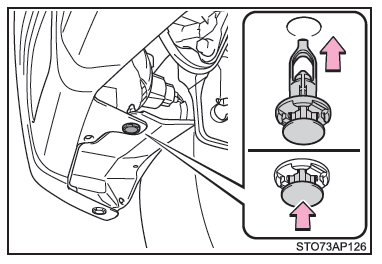

1. Entfernen Sie den Clip und nehmen Sie die Abdeckung teilweise ab.

Ziehen Sie den mittleren Teil des Clips heraus und entfernen Sie die Verriegelung.

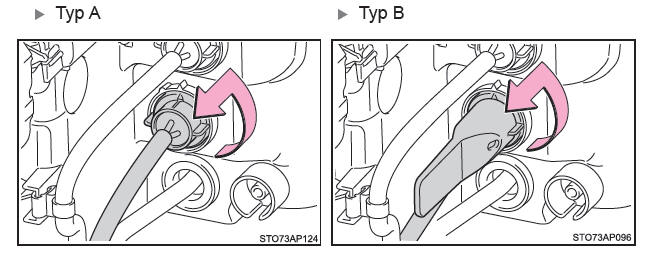

2. Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.

3. Entnehmen Sie die Glühlampe.

4. Bringen Sie nach dem Einsetzen der Glühlampe den Clip wieder an.

Setzen Sie den Clip beim Wiedereinbau in der ursprünglichen Position ein und drücken Sie auf die Mitte des Clips.

■ Austauschen der folgenden Lampen

Wenn eine der nachstehend aufgeführten Glühlampen durchgebrannt ist, lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb ersetzen.

• Standlichter vorne und Tagesfahrlichter (LED)
• Brems-/Schlussleuchten (LED)
• Zusatzbremsleuchte

■ LED-Leuchten

Die vorderen Standlichter und die Tagesfahrlichter (LED), die Brems-/Schlussleuchten (LED) und die Zusatzbremsleuchte bestehen aus mehreren LEDs. Wenn LEDs durchgebrannt sind, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb austauschen.

Sind in der Bremsleuchte eine oder mehre LEDs ausgebrannt, entspricht Ihr Fahrzeug möglicherweise nicht den lokalen gesetzlichen Vorschriften (ECE).

■ Kondenswasserbildung an der Innenseite des Scheinwerferglases

Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist keine Funktionsstörung. Weitere Informationen zu den folgenden Situationen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb:

• Große Wassertropfen an der Innenseite des Scheinwerferglases.
• Im Scheinwerfer hat sich Wasser angesammelt.

■ Beim Auswechseln von Glühlampen

WARNUNG

■ Glühlampen auswechseln

• Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe unmittelbar nach dem Ausschalten der Beleuchtung zu wechseln.

  Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.

• Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie dies mit einem sauberen und trockenen Tuch und achten Sie darauf, dass keine Feuchtigkeit oder Öl auf die Lampe gelangt.

  Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außerdem platzen oder reißen.

• Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.

■ Zur Vermeidung von Beschädigungen oder Bränden

• Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
• Überprüfen Sie vor dem Einbau die Wattzahl der Glühlampe, um Hitzeschäden zu vermeiden.
