Die elektrische Anlage des Chevrolet Aveo II Gen T300 ist auf Sicherheit und Zuverlässigkeit ausgelegt – von den Hauptsicherungen oberhalb der Plusklemme bis zu den detailliert beschrifteten Sicherungskästen im Motorraum und Innenraum. Jedes Bauteil ist klar zugeordnet, sodass sich Fehlerquellen schnell lokalisieren und beheben lassen. Ein Sicherungswechsel erfolgt nur nach Beseitigung der Ursache, um Folgeschäden zu vermeiden. Mit dem integrierten Sicherungszieher lassen sich defekte Sicherungen einfach entnehmen und ersetzen. Die klare Trennung der Belegungspläne für Benzin-, Diesel- und Stopp-Start-Modelle im Chevrolet Aveo (2011-2020) erleichtert die Wartung und Anpassung – ob für Antrieb, Komfortfunktionen oder sicherheitsrelevante Systeme.

Sicherungen Ersatz entsprechend der Beschriftung auf der defekten Sicherung durchführen.

In einem Kasten oberhalb der Plusklemme der Fahrzeugbatterie befinden sich einige Hauptsicherungen.

Bei Bedarf von einer Werkstatt austauschen lassen.

Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung ausschalten.

Eine defekte Sicherung ist am durchgebrannten Schmelzfaden erkennbar.

Sicherung nur dann ersetzen, wenn die Ursache für die Störung behoben wurde.

Einige Funktionen können durch mehrere Sicherungen abgesichert sein.

Sicherungen können auch ohne Bestehen einer Funktion eingesetzt werden. Hinweis Möglicherweise gelten nicht alle Beschreibungen des Sicherungskasten in dieser Betriebsanleitung für Ihr Fahrzeug. Beachten Sie beim Überprüfen des Sicherungskasten die Beschriftung des Kastens.

Sicherungszieher Im Sicherungskasten des Motorraums kann ein Sicherungszieher untergebracht sein.

Sicherungszieher von oben oder seitlich auf die verschiedenen Ausführungen von Sicherungen stecken und Sicherung herausziehen.

Sicherungskasten im Motorraum

Sicherungskasten im Motorraum

Der Sicherungskasten befindet sich im Motorraum.

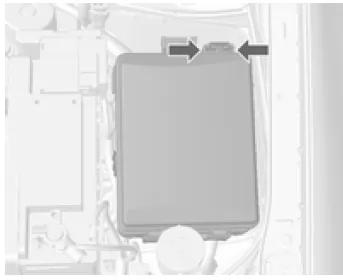

Abdeckung lösen, anheben und abnehmen.

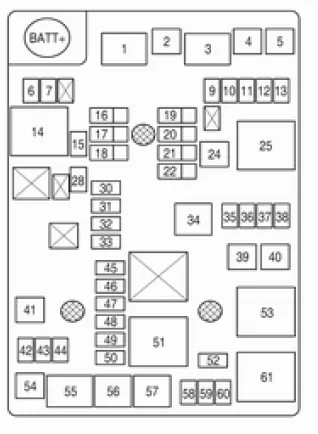

Benzin

Benzin

  1. Wischgeschwindigkeitsrelais Windschutzscheibenwischer
  2. ABS-Pumpe
  3. Steuerrelais Windschutzscheibenwischer
  4. Windschutzscheibenwischer
  5. Gebläse
  6. ABS-Ventil
  7. Schiebedach
  8. Heckscheibenwischer
  9. RVC
  10. ABS-Öl
  11. AOS/ROS
  12. OSRVM
  13. Relais Heckscheibenentfeuchtung
  14. Heckscheibenentfeuchtung
  15. Reservesicherung
  16. Reservesicherung
  17. Reservesicherung
  18. Reservesicherung
  19. Reservesicherung
  20. Reservesicherung
  21. Reservesicherung
  22.  IEC ANLASSER
  23. ANLASSER-Relais
  24. OSRVM HTD
  25. Vordersitzheizung
  26. FSCM 1
  27. Flexfuel
  28. Waschanlage
  29. Kraftstoffpumpenrelais
  30. Kraftstoffpumpe
  31. ECM_5
  32. FSCM_2/Kraftstoffstand
  33. TCM_1
  34. Kühlgebläse K5
  35. Kühlgebläse K4
  36. EVP
  37. ECM
  38. AC-Kupplung
  39. TCM
  40. ECM_1
  41. SPULE
  42. ECM_4
  43. ECM_3
  44. ECM_2
  45. Einspritzdüse/Zündspule
  46. P/T-Relais
  47. Hupe
  48. Relais Kühlgebläse K3
  49. Start
  50. Startrelais
  51. AC-Kupplungsrelais
  52. Fernlichtrelais
  53. Nebelscheinwerfer
  54. Fernlicht links
  55. Fernlicht rechts
  56. Relais Kühlgebläse K1

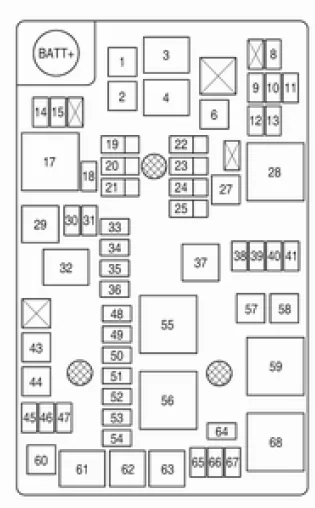

Fahrzeug mit Stopp-Start-System

Fahrzeug mit Stopp-Start-System

  1. Windschutzscheibenwischer
  2. ABS-Pumpe
  3. Steuerrelais Windschutzscheibenwischer
  4. Wischgeschwindigkeitsrelais Windschutzscheibenwischer
  5. Gebläse
  6. OSRVM
  7. AOS/ROS
  8. ABS-Öl
  9. RVC
  10. Heckscheibenwischer
  11. Nicht verwendet/IBS
  12. ABS-Ventil
  13. Schiebedach
  14.  Relais Heckscheibenentfeuchtung
  15. Heckscheibenentfeuchtung
  16. -25 Reservesicherung
  17.  IEC ANLASSER
  18. ANLASSER-Relais
  19. Nicht verwendet/SAI-Ventilrelais
  20. Nicht verwendet/SAI-Ventil
  21. OSRVM HTD
  22. Leistungsrelais Zusatz- Wasserpumpe
  23. Vordersitzheizung
  24. FSCM_1
  25. Tankentlüftung
  26. Waschanlage
  27. Kraftstoffpumpenrelais
  28. Kraftstoffpumpe
  29. ECM_5
  30. FSCM_2/Kraftstoffstand
  31. TCM_1/Gleichspannungswandler
  32.  SAI-PUMPE
  33. EVP
  34. ECM
  35. AC-Kupplung
  36. TCM
  37. Stromversorgung Zusatz- Wasserpumpe
  38. ECM_1
  39. SPULE
  40. ECM_4
  41. ECM_3
  42. ECM_2
  43. Einspritzdüse/Zündspule
  44. SAI-Pumpenrelais
  45. P/T-Relais
  46. Kühlgebläse K4
  47. Kühlgebläse K5
  48. Relais Kühlgebläse K3
  49. Start
  50. Startrelais
  51. AC-Kupplungsrelais
  52. Fernlichtrelais
  53. Hupe
  54. Nebelscheinwerfer
  55. Fernlicht links
  56. Fernlicht rechts
  57. Relais Kühlgebläse K1

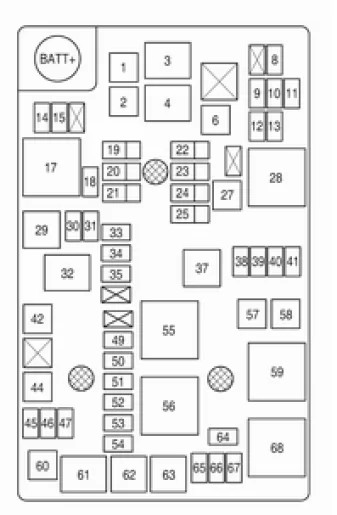

Diesel

Diesel

  1. Windschutzscheibenwischer
  2. ABS-Pumpe
  3. Steuerrelais Windschutzscheibenwischer
  4. Wischgeschwindigkeitsrelais Windschutzscheibenwischer
  5. Gebläse
  6. OSRVM
  7. AOS/ROS
  8. ABS-Öl
  9. RVC
  10. Heckscheibenwischer
  11. Nicht verwendet/IBS
  12. ABS-Ventil
  13. Schiebedach
  14.  Relais Heckscheibenentfeuchtung
  15. Heckscheibenentfeuchtung
  16. -25 Reservesicherung
  17. IEC ANLASSER
  18. ANLASSER-Relais
  19. Leistungsrelais Zusatz- Wasserpumpe
  20. Stromversorgung Zusatz- Wasserpumpe
  21. OSRVM HTD
  22. Relais Heizung Kraftstofffilter
  23. Vordersitzheizung
  24. Nicht verwendet
  25. Waschanlage
  26.  Kraftstoffpumpenrelais
  27. Kraftstoffpumpe
  28. ECM_5
  29. Kraftstoffstand
  30. Gleichspannungswandler
  31. Heizung Kraftstofffilter
  32.  Glühkerze
  33. ECM
  34. AC-Kupplung
  35. TCM
  36.  ECM_1
  37. SPULE
  38. ECM_4
  39. ECM_3
  40. ECM_2
  41. Heizung Kurbelgehäuseentlüftung
  42. Relais Kühlgebläse K2
  43. P/T-Relais
  44. Kühlgebläse K5
  45. Kühlgebläse K4
  46. Relais Kühlgebläse K3
  47. Start
  48. Startrelais
  49. AC-Kupplungsrelais
  50. Fernlichtrelais
  51. Hupe
  52. Nebelscheinwerfer
  53. Fernlicht links
  54. Fernlicht rechts
  55. Relais Kühlgebläse K1

1.4 Turbo

Diesel

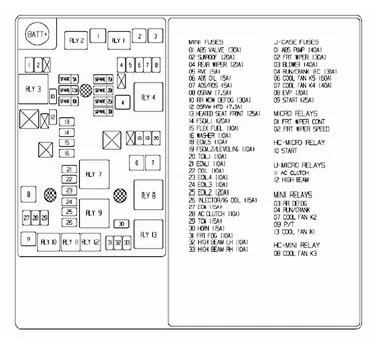

AUX-Sicherungskasten (Benzin 1.4 Turbo) Der Zusatzsicherungskasten befindet sich im Motorraum neben dem Kühlmittelbehälter.

R1: Relais Kühlgebläse K3
R2: Relais Kühlgebläse K7

Sicherungskasten in der Instrumententafel

Sicherungskasten in der Instrumententafel

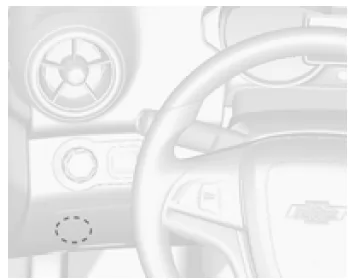

Der Sicherungskasten im Innenraum befindet sich auf der Fahrerseite unterhalb des Armaturenbretts.

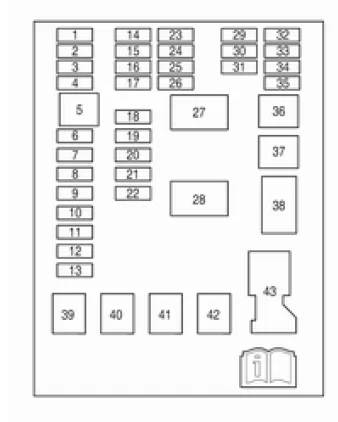

Sicherungskasten in der Instrumententafel

  1. DLIS
  2. DLC
  3. Airbag
  4. Heckklappe
  5. Reservesicherung
  6. -13 Karosseriesteuergerät
  7. IPC
  8. ONSTAR
  9. Ultra-Einparkhilfe
  10. Regensensor
  11. Audio
  12. Anhänger
  13. VLBS/FCA/LDW
  14. CHEVYSTAR
  15. HLK
  16. HDLP ALC
  17. Kupplung
  18. IPC-AOS
  19. ANLASSER Airbag
  20. Anlasserrelais
  21. Heckklappenrelais
  22. ANLASSER Anhänger
  23. Wickelfeder
  24. HLK
  25. Reservesicherung
  26. Schiebedach
  27. Zigarettenanzünder
  28. Reservesicherung
  29. Elektrische Fensterbetätigung hinten
  30. Elektrische Fensterbetätigung vorn
  31. RAP/ACCY
  32. DCDC CONV
  33. Schnell-Schließfunktion/ Schnell-Öffnungsfunktion der elektrischen Fensterbetätigung
  34. PTC2
  35. PTC1
  36. Batterieanschluss

Die elektrische Anlage des Chevrolet Aveo II Gen T300 ist so konzipiert, dass sie eine zuverlässige Energieversorgung aller Bordnetze gewährleistet. Eine regelmäßige Kontrolle der Sicherungen und elektrischen Komponenten hilft, Ausfälle frühzeitig zu erkennen und teure Reparaturen zu vermeiden. Beim Austausch defekter Sicherungen ist stets auf die korrekte Amperezahl zu achten, um Schäden am System zu verhindern.

Saubere und fest sitzende Steckverbindungen, intakte Kabelisolierungen sowie ein gepflegter Sicherungskasten tragen entscheidend zur Langlebigkeit des elektrischen Systems bei. Bei wiederholten Defekten sollte die Ursache – etwa durch Feuchtigkeit, Korrosion oder Überlastung – von einer Fachwerkstatt untersucht werden.

Mit sachgemäßer Wartung bleibt die elektrische Anlage Ihres Chevrolet Aveo (2011-2020) ein verlässliches Fundament für Fahrkomfort, Sicherheit und Funktionalität im täglichen Betrieb.
