Allgemeine Informationen
Wenn ein Anhänger oder Fahrradträger an der Anhängerzugvorrichtung befestigt ist, wird die Einparkhilfe deaktiviert.
Warnung Der Fahrer trägt die volle Verantwortung für das Einparkmanöver.
Während der Nutzung der Einparkhilfe beim Vor- oder Rückwärtsfahren stets den Bereich um das Fahrzeug herum überprüfen und im Auge behalten.
Heck-Einparkhilfe
Während der Rückwärtsgang eingelegt ist, warnt das System den Fahrer mit akustischen Signalen und einer Anzeige im Display vor potenziell gefährlichen Hindernissen hinter dem Fahrzeug.
Das System arbeitet mit Ultraschall- Parksensoren im hinteren Stoßfänger.
Aktivierung
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfetaste
nicht leuchtet. Beim Ausschalten der
Zündung bleibt der Systemstatus im
Speicher vermerkt.
Nach der Aktivierung ist die Heck- Einparkhilfe betriebsbereit, sobald der Rückwärtsgang eingelegt wird.
Funktionsweise
Der Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächsten ist. Je näher das Fahrzeug dem Intervall zwischen den Tönen. Bei einem Abstand unter ca. 30 cm wird ein Dauersignal ausgegeben.

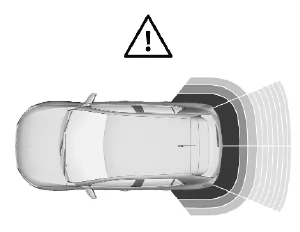

Außerdem wird der Abstand zu
Hindernissen hinter dem Fahrzeug
durch sich ändernde Abstandslinien
im Info-Display angezeigt. Bei
einem sehr geringen Abstand wird
das Warnsymbol angezeigt.
Ausschalten
Beim Ausrücken des Rückwärtsgangs wird das System ausgeschaltet.
Auf drücken, um das System
manuell auszuschalten. Bei Deaktivierung
des Systems leuchtet die
LED in der Taste auf. Nach dem
manuellen Ausschalten wird das
System beim nächsten Einschalten
der Zündung nicht automatisch
wieder aktiviert.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug und Hindernissen vor und hinter dem Fahrzeug. Sie informiert und warnt den Fahrer mit Hilfe akustischer Signale und visueller Anzeigen.
Es verwendet zwei verschiedene Warntöne für den vorderen und hinteren Erkennungsbereich, jeweils mit einer anderen Tonfrequenz.
Das System arbeitet mit Ultraschall- Parksensoren im hinteren und vorderen Stoßfänger.
Aktivierung
Die Front-Einparkhilfe wird zusätzlich zur Heck-Einparkhilfe ausgelöst, wenn bei einer Geschwindigkeit unter 10 km/h ein Hindernis vor dem Fahrzeug erkannt wird.
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfetaste
nicht leuchtet. Beim Ausschalten der
Zündung bleibt der Systemstatus im
Speicher vermerkt.
Funktionsweise
Das System warnt mit akustischen Signalen vor potenziell gefährlichen Hindernissen vor und hinter dem Fahrzeug.
Der Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächsten ist. Je näher das Fahrzeug dem Hindernis kommt, desto kürzer das Intervall zwischen den Tönen. Bei einem Abstand unter ca. 30 cm wird ein Dauersignal ausgegeben.

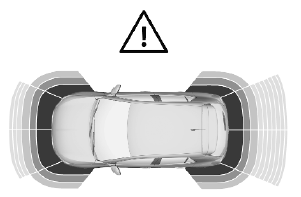

Außerdem wird der Abstand zu Hindernissen hinter und vor dem Fahrzeug durch sich ändernde Abstandslinien im Info-Display angezeigt.
Nach 3 Sekunden Stillstand in einem Vorwärtsgang, in Schaltstellung P (Automatik) oder wenn keine weiteren Hinweise erkannt werden, wird kein Warnton ausgegeben.
Ausschalten
Das System wird automatisch bei
einer Geschwindigkeit über 10 km/h,
bei Betätigung der elektrischen Parkbremse
und beim Drücken der
Einparkhilfe-Taste deaktiviert.
Wird das System manuell deaktiviert, leuchtet die LED in der Taste auf.
Nach dem manuellen Ausschalten wird das System beim nächsten Einschalten der Zündung nicht automatisch wieder aktiviert.
Grenzen des Systems
Bei einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen Außengeräuschpegels
oder anderer Störfaktoren,
leuchtet in der Instrumenteneinheit
auf. Eine Meldung wird im
Fahrerinfodisplay angezeigt und ein
Warnton ertönt.
Hinweis
Sicherstellen, dass das vordere Kennzeichenschild richtig montiert und vertikal und horizontal zentriert ist und dass die Sensoren fest montiert sind. Ein verbogenes Kennzeichenschild oder die Verwendung eines Kennzeichenschildhalters beeinträchtigen die Leistung der Einparkhilfe.
Warnung Unterschiedlich reflektierende Oberflächen von Gegenständen oder Kleidung sowie externe Schallquellen können unter besonderen Umständen zur Nichterkennung von Hindernissen durch das System führen.
Besonders auf niedrige Hindernisse achten, die den unteren Bereich des Stoßfängers beschädigen können.
Achtung Die Funktion des Systems kann eingeschränkt sein, wenn die Sensoren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesystems kann durch hohe Lasten beeinträchtigt sein.
Besondere Bedingungen gelten, wenn größere Fahrzeuge in der Nähe sind (z. B. Geländefahrzeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen und korrekte Abstandsanzeige im oberen Bereich solcher Fahrzeuge kann nicht garantiert werden.
Gegenstände mit einer sehr kleinen reflektierenden Fläche, wie schmale Gegenstände oder weiche Materialien, werden vom System möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Objekte außerhalb ihres Erfassungsbereichs.
