Kia Rio: Im Fall einer Reifenpanne (mit Ersatzrad). Rad wechseln

1. Stellen Sie das Fahrzeug auf ebenem Untergrund ab und betätigen Sie kräftig die Feststellbremse.
2. Legen Sie bei einem Schaltgetriebe den Rückwärtsgang ein bzw. schalten Sie bei einem Automatikgetriebe den Wählhebel in die Parkstufe (P).

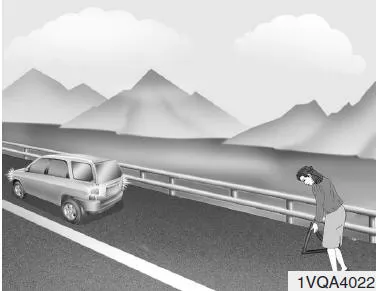

3. Schalten Sie die Warnblinker ein.

4. Nehmen Sie den Radmutternschlüssel, den Wagenheber, die Wagenheberkurbel und das Ersatzrad aus dem Fahrzeug.

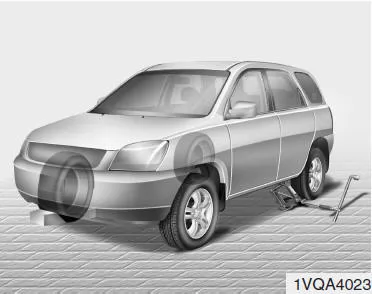

5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal gegenüberliegende Vorder- oder Hinterrad.

6. Lösen Sie alle Radmuttern um eine Umdrehung gegen den Uhrzeigersinn. Schrauben Sie noch keine Radmutter ab, bevor das Rad nicht soweit angehoben wurde, dass es den Boden nicht mehr berührt.

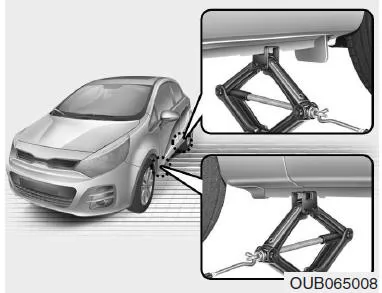

7. Stellen Sie den Wagenheber vorn oder hinten neben dem schadhaften Rad unter den entsprechenden Wagenheberaufnahmepunkt am Fahrzeugrahmen. Die Aufnahmepunkte bestehen aus Metallplatten mit zwei Aussparungen und einem hervorstehenden zentralen Führungspunkt, der zu einer Aussparung im Wagenheber passt.

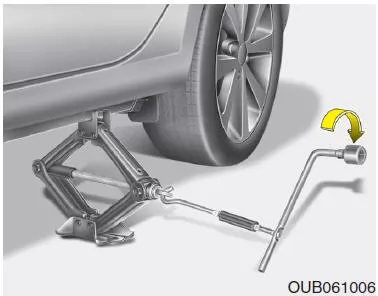

8. Führen Sie die Wagenheberkurbel in den Wagenheber und drehen Sie die Kurbel so lange im Uhrzeigersinn, bis das Rad den Boden nicht mehr berührt bzw. sich ca. 30 mm über dem Boden befindet. Vergewissern Sie sich vor dem Abschrauben der Radmuttern, dass das Fahrzeug stabil auf dem Wagenheber steht und dass es nicht in Bewegung geraten kann.
9. Lockern Sie die Radmuttern und drehen Sie sie mit der Hand von den Radbolzen. Ziehen Sie das Rad von den Radbolzen und legen Sie das Rad flach hin, damit es nicht wegrollen kann. Um das Ersatzrad an das Fahrzeug anzubauen, nehmen Sie das Ersatzrad und halten Sie es so, dass die Bohrungen in der Felge mit den Radbolzen fluchten und schieben Sie das Rad auf die Radbolzen. Wenn dabei Schwierigkeiten auftreten, kippen Sie das Rad leicht und schieben Sie es zunächst auf den oben stehenden Radbolzen. Kippen Sie das Rad danach leicht hin und her, bis das Rad auf die restlichen Radbolzen geschoben werden kann.

10. Um das Rad anzubauen, schieben Sie das Rad auf die Radbolzen und schrauben Sie die Radmuttern zunächst handfest an. Achten Sie darauf, dass die abgeschrägte Seite der Radmuttern beim Anschrauben zur Felge zeigt. Rütteln Sie am Rad, damit sich das Rad vollständig setzen kann. Ziehen Sie danach die Radmuttern so fest wie möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel entgegen dem Uhrzeigersinn drehen.

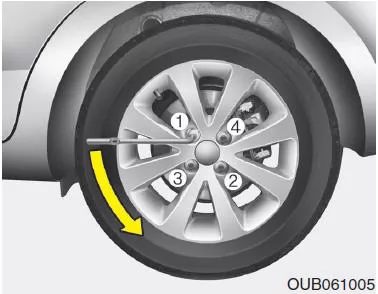

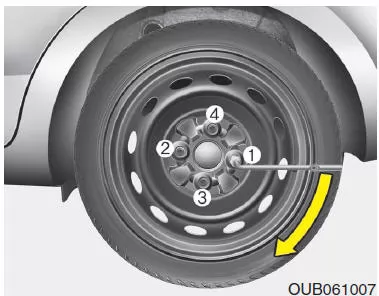

Ziehen Sie nun die Radmuttern mit dem Radmutternschlüssel in der in der Abbildung gezeigten Reihenfolge fest.

Stellen Sie sicher, dass der Radmutternschlüssel bis zum Anschlag auf die Radmutter aufgeschoben ist. Stellen Sie sich nicht auf den Griff des Radmutternschlüssel und verwenden Sie kein Rohr, um den Radmutternschlüssel zu verlängern.

Ziehen Sie alle Radmuttern ringsum fest. Prüfen Sie anschließend nochmals alle Radmuttern auf festen Sitz. Wir empfehlen, das System nach dem Radwechsel in einer Kia Vertragswerkstatt überprüfen zu lassen.

Anzugsdrehmoment für Radmuttern:
Stahl- und Leichtmetallfelge: 88 - 108 Nm (9 -11 kgm)

Wenn Sie einen Reifenluftdruckprüfer zur Hand haben, drehen Sie die Ventilkappe ab und prüfen Sie den Reifenluftdruck. Wenn der Luftdruck geringer ist als der vorgeschriebene Wert, fahren Sie langsam zur nächsten Tankstelle/- Werkstatt und korrigieren Sie den Reifenluftdruck. Wenn der Luftdruck zu hoch ist, lassen Sie soviel Luft ab, bis der korrekte Wert erreicht ist.

Drehen Sie immer die Ventilkappen wieder auf, nachdem Sie den Luftdruck geprüft bzw. korrigiert haben. Wenn die Ventilkappe nicht wieder aufgeschraubt wird, könnte Luft aus den Reifen entweichen.

Wenn eine Ventilkappe verloren gegangen ist, kaufen Sie eine neue und schrauben Sie diese so bald als möglich auf.

Befestigen Sie nach einem Radwechsel das defekte Rad an der vorgesehenen Stelle und verstauen Sie den Wagenheber und das Werkzeug ordnungsgemäß in den entsprechenden Staufächern.

Verstauen Sie Wagenheber, Wagenheberkurbel, Radmutternschlüssel und Ersatzrad sorgfältig, um Klappergeräusche während der Fahrt zu vermeiden.

Wichtig - Verwendung des Notrads (ausstattungsabhängig) Ihr Fahrzeug ist mit einem Notrad ausgestattet. Dieses Notrad benötigt weniger Lagerraum als ein vollwertiges Ersatzrad. Der Notrad- Reifen ist kleiner als ein serienmäßiger Reifen und er ist nur für eine vorübergehende Verwendung vorgesehen.

Das Notrad muss mit einem Reifenluftdruck von 4,2 bar (420 kPa) befüllt werden.

ANMERKUNG Prüfen Sie den Reifenluftdruck, nachdem Sie das Notrad an das Fahrzeug angebaut haben.

Korrigieren Sie den Reifenluftdruck bei Bedarf auf den spezifizierten Wert.

Beachten Sie bei der Verwendung eines Notrads folgende Vorsichtsmaßnahmen:

• Fahren Sie unter keinen Umständen schneller als 80 km/h (50 mph), da eine höhere Geschwindigkeit den Notrad-Reifen beschädigen könnte.
• Passen Sie Ihre Geschwindigkeit den Fahrbahnverhältnissen an, um sämtliche Gefahren und Risiken auszuschließen. Schlaglöcher und auf der Fahrbahn liegende Gegenstände könnten einen Notrad-Reifen schwer beschädigen.
• Dauerhaftes Fahren mit montiertem Notrad könnte zu einer Fehlfunktion des Reifens, zu einem Verlust der Kontrolle über das Fahrzeug und daraus resultierenden Personenschäden führen.
• Überschreiten Sie weder die maximal zulässige Zuladung Ihres Fahrzeugs noch die maximal zulässige Belastung des Notrads. Die maximal zulässige Reifenbe-lastung ist auf der Reifenflanke des Notrads angegeben.
• Vermeiden Sie es, Hindernisse zu überfahren. Der Durchmesser eines Notrads ist kleiner als der Durchmesser eines serienmäßigen Rads, so dass sich die Bodenfreiheit Ihres Fahrzeugs um ca. 25 mm reduziert. Beim Überfahren von Hindernissen könnte das Fahrzeug deshalb beschädigt werden.
• Fahren Sie mit montiertem Notrad nicht in eine automatische Waschanlage.
• Ziehen Sie keine Schneekette auf ein Notrad. Da ein Notrad-Reifen kleiner ist als ein serienmäßiger Reifen, würde die Schneekette nicht ordnungsgemäß passen. Das Fahrzeug könnte dadurch beschädigt werden und die Schneekette könnte sich vom Reifen lösen.
• Das Notrad darf nicht an der Vorderachse montiert werden, wenn das Fahrzeug auf Schnee oder Eis gefahren werden muss.
• Montieren Sie das Notrad niemals an ein einem anderen Fahrzeug, da das Rad speziell für Ihr Fahrzeug ausgelegt ist.
• Die Lebensdauer des Notrad- Reifenprofils ist kürzer als die eines serienmäßigen Reifens. Prüfen Sie Ihr Notrad deshalb regelmäßig und ersetzen Sie einen verschlissenen Notrad-Reifen durch einen Reifen gleicher Größe und Bauart, der auf dieselbe Felge montieren wird.
• Ein Notrad-Reifen darf nicht auf eine andere Felge montiert werden und die standardmäßigen Reifen, Winterreifen oder Radkappen dürfen nicht auf die Notradfelge aufgezogen bzw. angebracht werden.Wenn dies trotzdem versucht wird, können die genannten Gegenstände sowie Fahrzeugbauteile beschädigt werden.
• Verwenden Sie nie gleichzeitig mehr als ein Notrad.
• Solange ein Notrad angebaut ist, darf kein Anhänger gezogen werden.
