Die Effektivität der Heizung und der Klimatisierung verbessern;

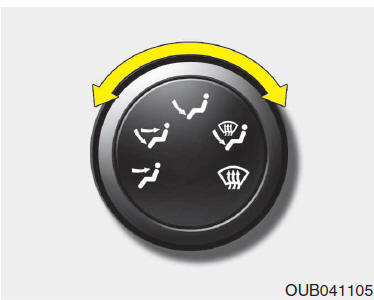

Lüftungsmodus wählen Der Modusschalter steuert die Richtung des Luftstroms im Belüftungssystem.

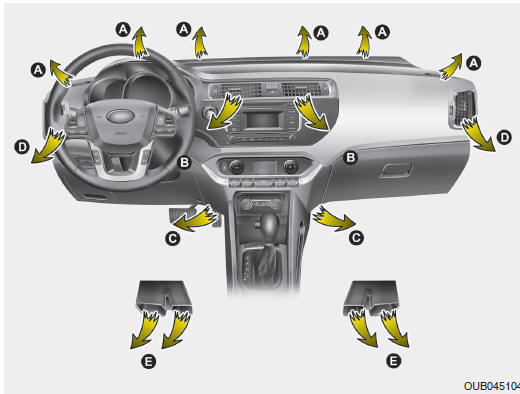

Die Luft kann in den Fußraum, zu den Düsen im Armaturenbrett und zur Windschutzscheibe geleitet werden. Es werden fünf Symbole für die Darstellung der Lüftungsmodi, Kopfbereich, Kopfbereich & Fußraum, nur Fußraum, Fußraum & Windschutz-scheibe als auch Windschutzscheibe entfrosten verwendet.
Modus Kopfbereich (B, D) Der Luftstrom wird zum Oberkörper und in den Kopfbereich geleitet.
In diesem Modus werden automatisch die Klimaanlage und der Umluftmodus eingeschaltet.
Modus Kopf- & Fußbereich (B, D, C, E) Der Luftstrom wird in den Kopfbereich und in den Fußraum geleitet.
Modus Fußraum (C, E, A, D) Der größte Teil des Luftstroms wird in den Fußraum geleitet und ein kleiner Teil wird zur Windschutzscheibe und zu den Lüftungsdüsen für die Seitenscheiben geleitet.
Modus Fußraum/ Windschutzscheibe (A, C, D, E) Der größte Teil des Luftstroms wird in den Fußraum und zur Windschutzscheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seitenscheiben geleitet.
Modus Windschutzscheibe entfrosten (A, D) Der größte Teil des Luftstroms wird zur Windschutzscheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seitenscheiben geleitet.

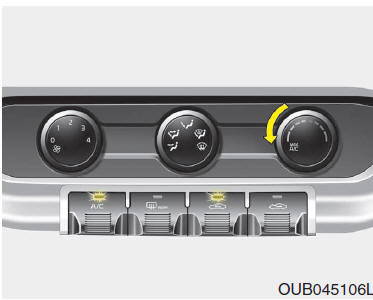

Modus MAX A/C (B, D) (ausstattungsabhängig) Der Modus MAX A/C wird verwendet, um den Fahrzeuginnenraum schneller abzukühlen.
In diesem Modus werden automatisch die Klimaanlage und der Umluftmodus aktiviert.

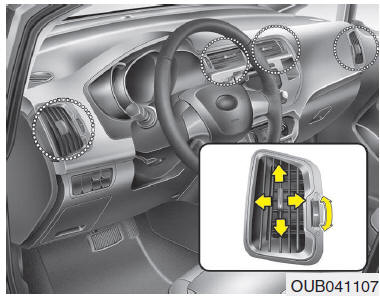

Lüftungsdüsen im Armaturenbrett Die Düsen können separat mit dem horizontalen Stellrad geöffnet und geschlossen werden. Zum Schließen einer Düse drehen Sie das Stellrad bis zum Anschlag nach unten.
Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch Betätigung des Einstellhebels verändern, siehe Abbildung.

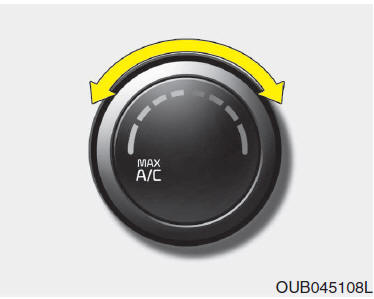

Temperaturregler Mit diesem Drehknopf können Sie die Temperatur der aus den Luftdüsen strömenden Luft einstellen. Um die Temperatur im Fahrzeuginnenraum zu ändern, drehen Sie den Knopf nach rechts, um warme oder heiße Luft zu erhalten und drehen Sie ihn nach links, um kühlere Luft zu erhalten.

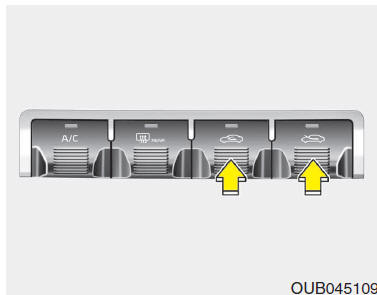

Frischluft-/Umluftschaltung Mit dieser Schaltung können Sie zwischen der Zufuhr von Umgebungsluft (Frischluft) und der Umwälzung der im Fahrzeug befindlichen Luft (Umluft) wählen.
Drücken Sie Taste, um den Modus für die Luftzufuhr zu wechseln.
Umluftmodus Im Umluftmodus wird die im Fahrzeuginnenraum befind-liche Luft vom Heizungs - system angesaugt und entsprechend der Tempera-tureinstellung erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wird Luft von außen in das Fahrzeug geführt und entsprechend der Temperatureinstellung erwärmt oder gekühlt.
ANMERKUNG Bitte beachten Sie unbedingt, dass bei längerem Betrieb der Heizung im Umluftmodus die Windschutzscheibe und die Seitenscheiben beschlagen können und dass die Luftqualität im Fahrzeuginnenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb der Klimaanlage im Umluftmodus extrem trockene Luft im Fahrzeuginnenraum.
VORSICHT
|

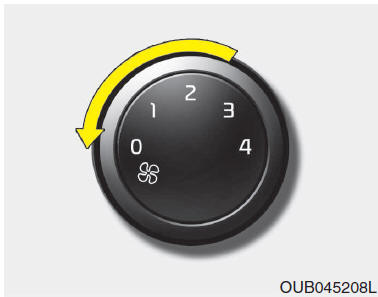

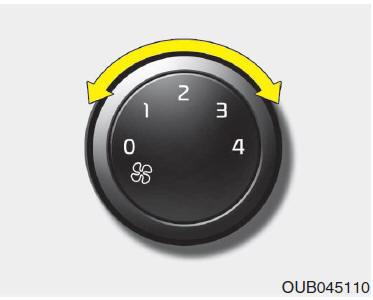

Gebläsedrehzahlregler Das Gebläse kann nur bei eingeschalteter Zündung bedient werden.
Mit diesem Drehknopf können Sie die Gebläsedrehzahl einstellen, um den aus den Luftdüsen strömenden Luftstrom zu regulieren. Um die Gebläsedrehzahl einzustellen, drehen Sie den Knopf nach rechts, um die Gebläsedrehzahl zu erhöhen oder nach links, um die Drehzahl zu verringern.
In der Schalterstellung "0" ist das Gebläse abgeschaltet.
So schalten Sie die Gebläse aus Zum Ausschalten der Gebläse drehen Sie den Gebläsedrehzahlregler in die Stellung "0".

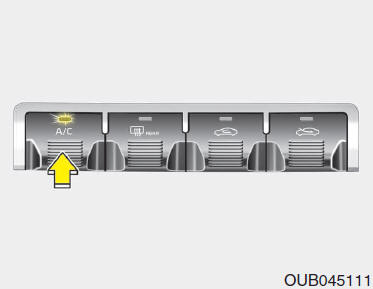

Klimaanlage (A/C) Drücken Sie die Taste A/C, um die Klimaanlage einzuschalten. Die Kontrollleuchte im Schalter leuchtet bei eingeschalteter Klimaanlage auf. Um die Klimaanlage abzuschalten, drücken Sie nochmals die Taste A/C.
